Zweiband-Schleifmaschine ZBS
Vor- und Feinschliff in einer Maschine. Die ZBS ermöglicht die Bearbeitung geschweißter Ecken, Kanten und Flächen an flachen und mittelgroßen Bauteilen aus Stahl, Edelstahl oder Aluminium.
VOR UND FEINSCHLIFF
Zwei Schleifbänder. Eine Aufspannung.
Die ZBS arbeitet mit zwei separaten Schleifbändern für den Vor und Feinschliff. Dadurch kann das Bauteil für beide Bearbeitungsschritte in einer Aufspannung bleiben. Bearbeitet werden geschweißte Ecken, Kanten und Flächen an flachen und mittelgroßen Bauteilen aus Stahl, Edelstahl oder Aluminium.
DIE ZBS IM EINSATZ
Effizient schleifen. Flexibel bearbeiten.
Bis zu 50 % Zeitersparnis
Zwei separate Schleifbänder ermöglichen Vor und Feinschliff, ohne das Bauteil erneut aufzuspannen.
Bearbeitung in einer Aufspannung

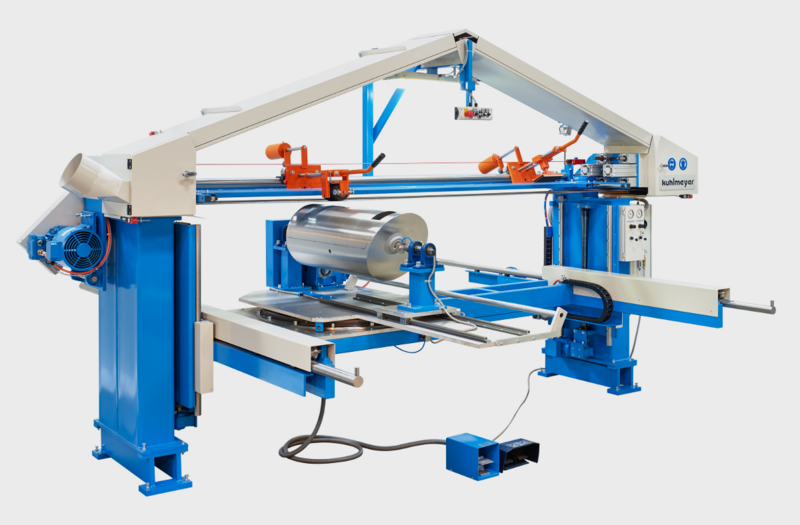

Mit der optionalen Werkstück Handling Einrichtung kann das Werkstück über fünf Achsen orientiert und von mehreren Seiten bearbeitet werden.
Schweißnähte direkt bearbeiten
Durch die fein spannbaren und über 90° kippbaren Schleifbänder können nahezu alle Eckschweißnähte geglättet werden. Ein manuelles Vorschleifen kann dadurch entfallen.
Ergonomisches Arbeiten
Freie Zugänglichkeit und gute Sicht auf das Bauteil unterstützen eine ergonomische Bearbeitung.
TECHNISCHE DATEN
Drei Standardgrößen. Passend zum Werkstück.
1
Tischgröße:
ZBS 1
2000 × 800 mm
ZBS 2
3000 × 1000 mm
ZBS 3
4000 × 1000 mm
1
Schleifband:
ZBS 1
100 × 7100 mm
ZBS 2
100 × 9000 mm
ZBS 3
100 × 11200 mm
OPTIONEN UND AUSBAUSTUFEN
Die ZBS wächst mit der Aufgabe.
01 WERKSTÜCKHANDLING

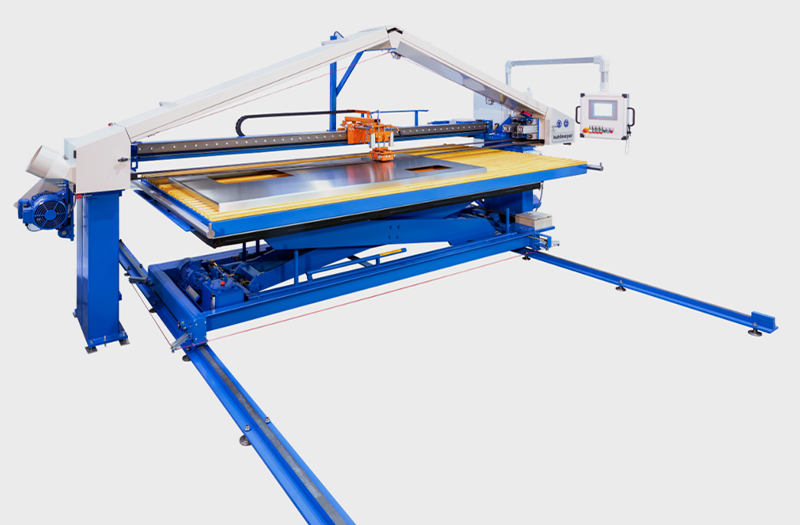

Werkstückhandling mit Vorschub-, Dreh- und Schwenkeinheit · Scherenhubtisch · Robotec-Handling
02 BEARBEITUNG & AUTOMATISIERUNG
Zusätzliche Kontaktwalze / Druckstück · Werkzeug-Automatik · Automatische Tischbewegung
03 ARBEITSUMGEBUNG & ERWEITERUNG
Zusätzliche Maschinentische · Absaugungen für unterschiedliche Materialien · Kragarm-Ständer
INDIVIDUELL ABGESTIMMT
Passt die ZBS zu Ihrer Anwendung?
Werkstück, Abmessungen und Bearbeitungsaufgabe bestimmen die passende Ausführung. Gemeinsam mit Ihnen konfiguriert KUHLMEYER Maschinenbau die ZBS passend zu Ihren Anforderungen.
