Doppelband-Schleifmaschine DBS
Die DBS ist als Einstiegsmaschine für das ergonomische Schleifen kleiner Bauteile konzipiert. Mit zwei Schleifbändern ermöglicht sie den schnellen Wechsel zwischen Vor und Feinschliff bei der Bearbeitung geschweißter Ecken, Kanten und Flächen aus Stahl oder Edelstahl.
ZWEIBANDTECHNIK
Vor und Feinschliff ohne Bandwechsel.
Die DBS arbeitet mit zwei separaten Schleifbändern für den Vor und Feinschliff. Durch die Dreieckführung bleiben Arbeitsbereich und Werkstück gut zugänglich und einsehbar. Beide Schleifbänder lassen sich bis 90° schwenken und ermöglichen so eine flexible Bearbeitung kleiner Bauteile.
DIE DBS IM EINSATZ
Zwei Bänder für einen effizienten Arbeitsablauf.
Vor und Feinschliff
Zwei separate Schleifbänder ermöglichen den schnellen Wechsel zwischen den beiden Bearbeitungsschritten.
Flexibel positionierbar
Die Schleifbänder lassen sich für unterschiedliche Bearbeitungspositionen schwenken.
Schneller Werkzeugwechsel
Andruckschuh und Kontaktwalze lassen sich über eine Schnellwechselvorrichtung wechseln.
Ergonomisches Arbeiten
Gut erreichbare Bedienelemente und die auf kleine Bauteile ausgelegte Arbeitsweise unterstützen eine einfache und ergonomische Bearbeitung.
Durchdacht
für präzises Arbeiten.
√ Pneumatische Schleifbandspannung mit Kugelführungen
√ Regelbare Schleifbandgeschwindigkeit
√ Selbstzentrierende Schleifbänder
√ Sicherheitseinrichtungen mit verschiebbarer Schleifbandabdeckung, Sicherheits-Reißleine, Bandriss-Schalter und Sicherheits-Türschalter
√ Leichtgängige, hoch belastbare Prismenrollen für Schiebetisch, Andruckwerkzeug und Tischhöhenverstellung

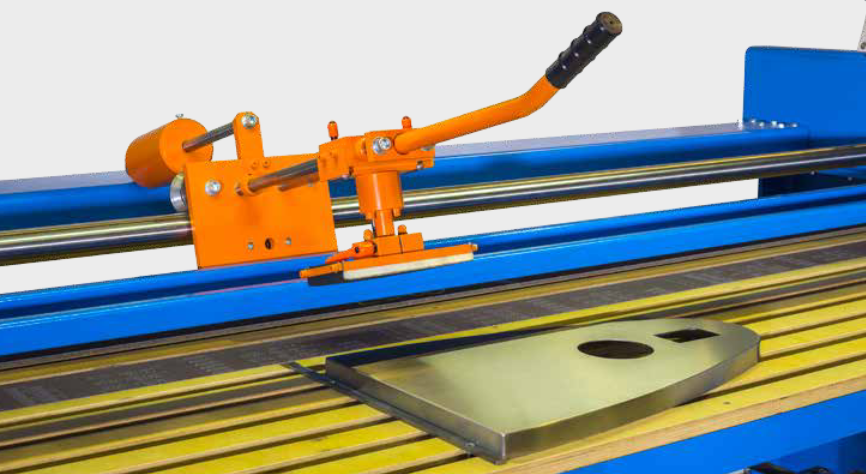

√ Pendelnd aufgehängter Andruckschuh
√ Tischhöhenverstellung mit Sanftanlauf
√ Pneumatisch öffnende Bandkanäle

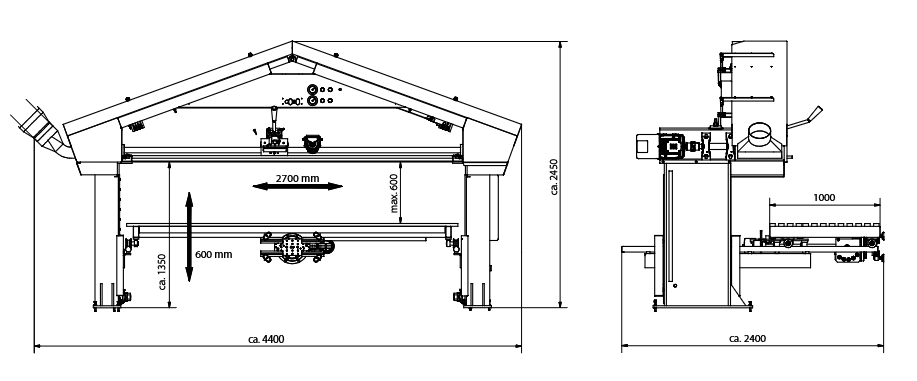

TECHNISCHE DATEN
Die DBS auf einen Blick.
Tischgröße:
3000 × 1000 mm
Werkstückgewicht:
max. 100 kg
Tischbewegung: ↔
1500 mm
Vertikalhub:
600 mm
Abmessungen
4400 × 2400 × 2450 mm
Absaugung
Ø 200 mm
Schleifband-Geschwindigkeit
4–25 m/s
Schleifbandabmessungen
100 × 8335 mm
ERWEITERTE AUSFÜHRUNG
Werkstückhandling für komplexere Bauteile.
Die DBS kann mit einer Werkstück Handling Einrichtung ausgestattet werden. Werkstücke werden dabei über Vakuum gespannt und lassen sich manuell in drei Achsen bewegen. Die einzelnen Achsen können gebremst oder arretiert werden.
01 · Vakuumspannung
Spannen der Werkstücke über eine Vakuum Spannvorrichtung.
02 · Drei Bewegungsachsen
Manuelle Bewegung des Werkstücks in drei Achsen mit Bremse oder Arretierung.
03 · Schnellwechselsystem
Schnellwechseleinrichtung für unterschiedliche Saug Spannvorrichtungen.
04 · Kombitisch
Kombination aus teilbarer Lattenrostauflage und Werkstück Handling Einrichtung.
INDIVIDUELL ABGESTIMMT
Passt die DBS zu Ihren Bauteilen?
Bauteilgröße, Geometrie und Bearbeitungsaufgabe bestimmen die passende Ausführung der DBS. KUHLMEYER Maschinenbau unterstützt Sie bei der Auswahl und Konfiguration für Ihren Fertigungsprozess.
