Portal-Schleifmaschine PBM
Die PBM ist für den Horizontal- und Vertikalschliff großvolumiger Bauteile aus Stahl, Edelstahl oder Aluminium ausgelegt. Das um 90° schwenkbare Schleifaggregat ermöglicht die Bearbeitung unterschiedlicher Flächen und Bereiche des Werkstücks in einer Aufspannung
HORIZONTAL UND VERTIKAL
Große Bauteile von mehreren Seiten bearbeiten.
Das Schleifaggregat der PBM lässt sich zwischen 0° und 90° positionieren und ermöglicht damit sowohl horizontale als auch vertikale Bearbeitungen. In Verbindung mit dem Portalaufbau können auch hohe und schwere Werkstücke sicher positioniert und unterschiedliche Flächen in einer Aufspannung bearbeitet werden.
DIE PBM IM EINSATZ
Große Bauteile flexibel bearbeiten.
Horizontal und vertikal schleifen
Das Schleifaggregat lässt sich um 90° schwenken und präzise zwischen 0° und 90° positionieren.
Schwere Werkstücke bearbeiten
Die Portalbauweise ermöglicht die Bearbeitung großvolumiger und schwerer Bauteile. KUHLMEYER nennt Werkstückgewichte von bis zu 3 Tonnen als realisierbar.
Mehrere Seiten in einer Aufspannung
Seiten und Deckelbereiche können ohne erneutes Aufspannen bearbeitet werden. Mit einem Drehteller ist auch eine allseitige Bearbeitung möglich.
Präzise ausrichten
Das Schleifaggregat lässt sich mit einer Genauigkeit von ±0,3° auf den gewünschten Bearbeitungswinkel einstellen.
SCHLEIFTECHNIK
- Schwenkbares Schleifaggregat für Horizontal- und Vertikalschliff
- Positionierung des Aggregats zwischen 0° und 90°
- Regelbare Schleifbandgeschwindigkeit
- Pneumatische Schleifbandspannung
- Selbstzentrierender Bandlauf für schnellen Bandwechsel
WERKZEUG UND BEARBEITUNG
- Horizontal- und Vertikalverstellung über Servo-Getriebemotoren
- Andruckwerkzeug mit Linearführung
- Aufnahme für Kontaktwalze oder Flächendruckstück
- Manuelle Bearbeitung schwer zugänglicher Bereiche möglich
- Werkstückbewegung über fahrbaren Scherenhubtisch
TECHNISCHE DATEN
Drei Standardgrößen. Passend zum Werkstück.
1
Maschinentisch
PBM 3
1.000 × 3.000 mm
PBM 4
1.000 × 4.000 mm
1
Scherenhubtisch
PBM 3
2.500 × 1.000 mm
PBM 4
3.500 × 1.000 mm
1
Schleifband
PBM 3
120 × 9.000 mm
PBM 4
120 × 11.000 mm
OPTIONEN UND AUSBAUSTUFEN
Für unterschiedliche Bauteile und Abläufe konfigurierbar.
AUTOMATISIERUNG UND BEDIENUNG
- Werkzeugautomatik mit zusätzlicher Antriebsachse
- Entkuppelbar für manuellen Betrieb
- Motorischer Fahrantrieb für den Scherenhubtisch

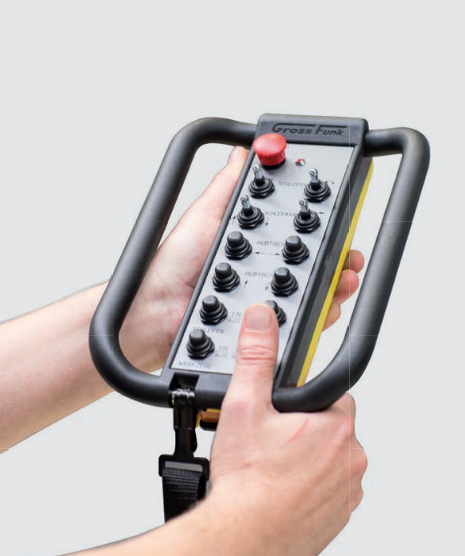

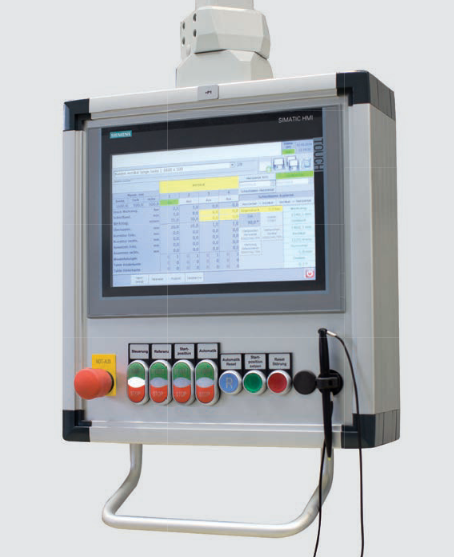

- Steuerung mit Funkbedienung
WERKSTÜCKHANDLING
- Drehteller auf dem Scherenhubtisch
- Zusätzliche Maschinentische, stationär oder fahrbar
- Sonder-Handlingaufnahmen für Rohre, Tanks und Behälter
MASCHINE UND PERIPHERIE
- Maschinenfahrwerk mit Schienen und motorischem Antrieb
- Absauganlagen für unterschiedliche Materialien
INDIVIDUELL ABGESTIMMT
Passt die PBM zu Ihren Bauteilen?
Abmessungen, Gewicht und Geometrie des Werkstücks bestimmen die passende Ausführung der PBM. KUHLMEYER Maschinenbau unterstützt Sie bei der Auswahl und Konfiguration für Ihren Bearbeitungsprozess.
