Bandschleifautomat BKK
Der Bandschleifautomat BKK ist für das automatisierte Schleifen und Verrunden von Schweißnähten an Gehäusen, Tresoren, Abdeckhauben und Rahmen ausgelegt. Dabei ermöglicht die Maschine eine wirtschaftliche Bearbeitung für lackierfähige und maßhaltige Oberflächen.
AUTOMATISIERTE SCHWEISSNAHTBEARBEITUNG
Schweißnähte präzise schleifen und verrunden.

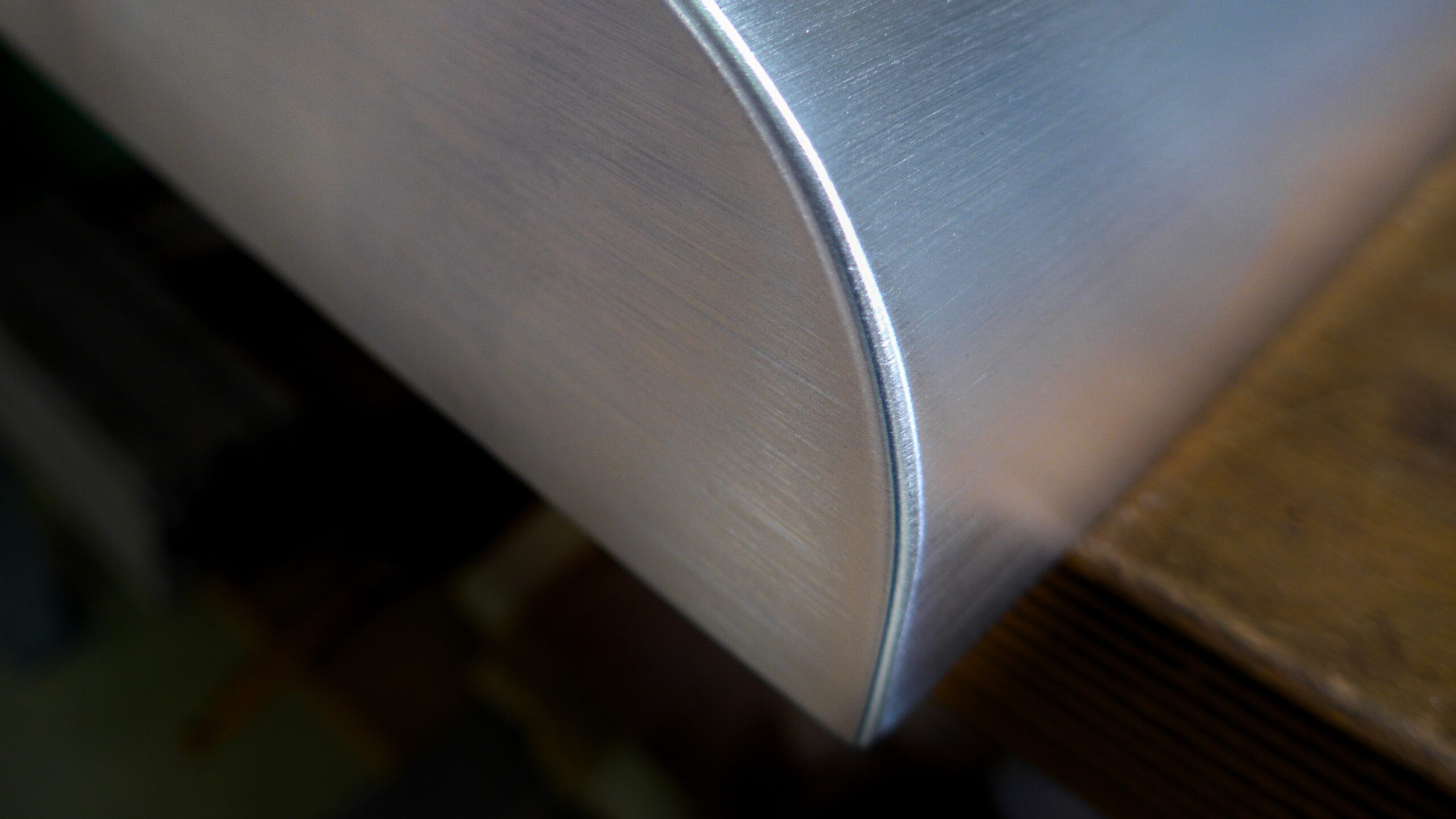

Die BKK übernimmt das automatisierte Schleifen und Verrunden von Schweißnähten an Ecken und Kanten. Durch die beweglichen Schleifaggregate lassen sich unterschiedliche Bereiche des Werkstücks gezielt bearbeiten und reproduzierbare Ergebnisse für die nachfolgende Oberflächenbearbeitung erzielen.

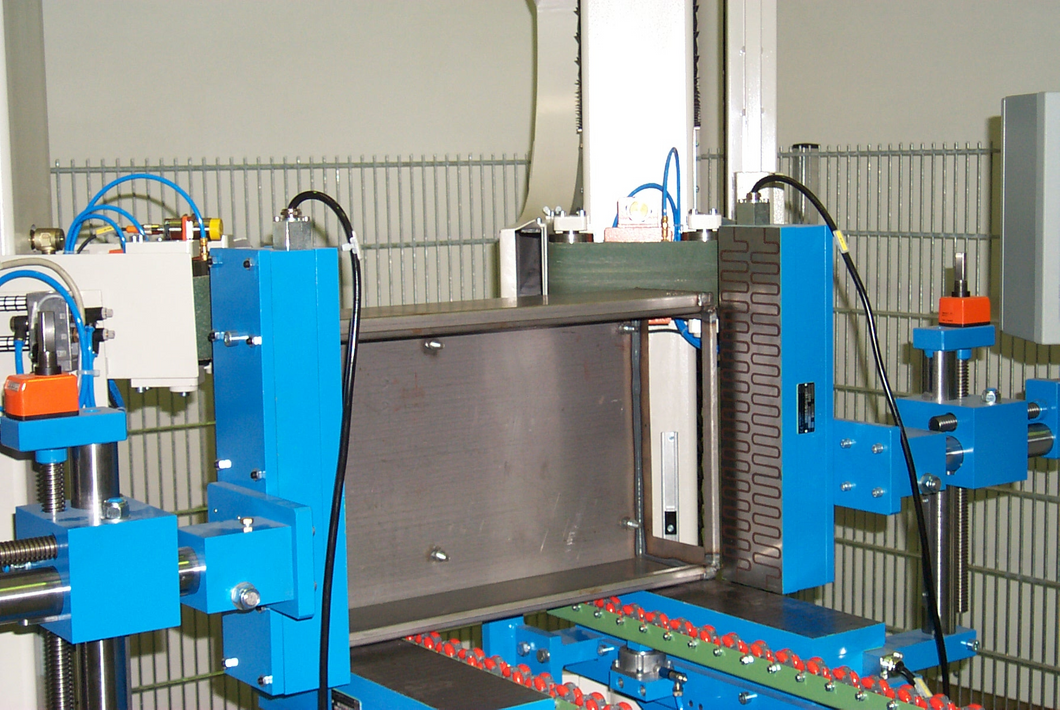

DIE BKK IM EINSATZ
Automatisiert schleifen. Flexibel bearbeiten.
Flexible Bearbeitung
Bereits mit einem Schleifaggregat können einzelne Ecken flexibel bearbeitet werden. Abweichende Werkstückgrößen und Fertigungstoleranzen lassen sich dabei berücksichtigen.
Automatische Höhenabfrage
Das Schleifaggregat erfasst die Werkstückhöhe und reduziert dadurch den erforderlichen Programmieraufwand.
Mehrere Ecken gleichzeitig
Ausführungen mit zwei oder vier Schleifaggregaten ermöglichen die gleichzeitige Bearbeitung mehrerer Ecken.
Reproduzierbare Ergebnisse
Robuste Auflagen und Anschläge ermöglichen ein schnelles und wiederholgenaues Aufspannen der Werkstücke.
SCHLEIFTECHNIK
- Schwenkbare Schleifaggregate von 0° bis 90°
- Regelbare Schleifbandgeschwindigkeit von ca. 10 bis 25 m/s
- Pneumatische Schleifbandspannung
- Ausführung mit einem, zwei oder vier Schleifaggregaten möglich
WERKSTÜCK UND HANDLING
- Automatische Höhenabfrage am Schleifaggregat
- Magnetische oder pneumatische Spanneinrichtungen
- Robuste Werkstückauflagen und Anschläge
- Gute Zugänglichkeit von vorne
- Einbindung einfacher Fördertechnik und Kugelrollentische möglich
STEUERUNG UND PROGRAMMIERUNG
- Simatic S7 mit Bedienfeld
- Bearbeitungsparameter programmierbar
- Bearbeitungsparameter speicherbar
- Automatische Höhenabfrage reduziert den Programmieraufwand
TECHNISCHE DATEN
Die BKK auf einen Blick.
Arbeitshöhe
Schwenkwinkel
Seitlicher Verstellweg
Motorleistung
Schleifbandgeschwindigkeit
Schleifbandspannung
Maschinensteuerung
650–800 mm je Schleifaggregat
0–90°
bis 2.200 mm
ca. 3,0 kW
ca. 10–25 m/s
pneumatisch
Simatic S7
OPTIONEN UND AUSBAUSTUFEN
Für unterschiedliche Fertigungsprozesse erweiterbar.
01 Zusätzliche Schleifaggregate
Erweiterung auf mehrere Aggregate zur gleichzeitigen Bearbeitung mehrerer Ecken.
02 Wendetische
Zur Erweiterung des Werkstückhandlings innerhalb des Bearbeitungsprozesses.
03 Staubabsaugung
Ergänzung der Anlage um eine entsprechende Absaugtechnik.
04 Stütz- und Förderelemente
Erleichtern das Handling und Bewegen der Werkstücke.
05 Fördertechnik
Ermöglicht den Ausbau der BKK zu einer Durchlauf-Bearbeitungslinie.
INDIVIDUELL ABGESTIMMT
Passt die BKK zu Ihrem Fertigungsprozess?
Werkstückgeometrie, Schweißnaht und gewünschter Automatisierungsgrad bestimmen die passende Ausführung der BKK. KUHLMEYER Maschinenbau unterstützt Sie bei der Auswahl und Konfiguration für Ihre Fertigung.
