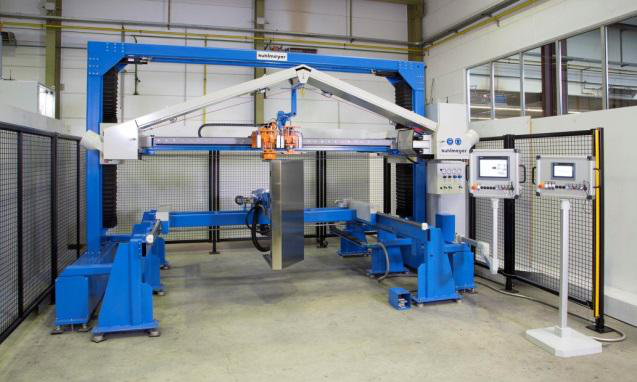

Zweiband-Schleifmaschine ROBOTEC
ROBOTEC erweitert die Zweiband-Schleifmaschinen ZBS und PZM um eine automatisierte Werkstückbearbeitung. Das Werkstück wird über mehrere Achsen positioniert und kann so im automatisierten Vor- und Feinschliff von unterschiedlichen Seiten bearbeitet werden.
AUTOMATISIERTE BEARBEITUNG
Das Werkstück bewegt sich durch den Prozess.

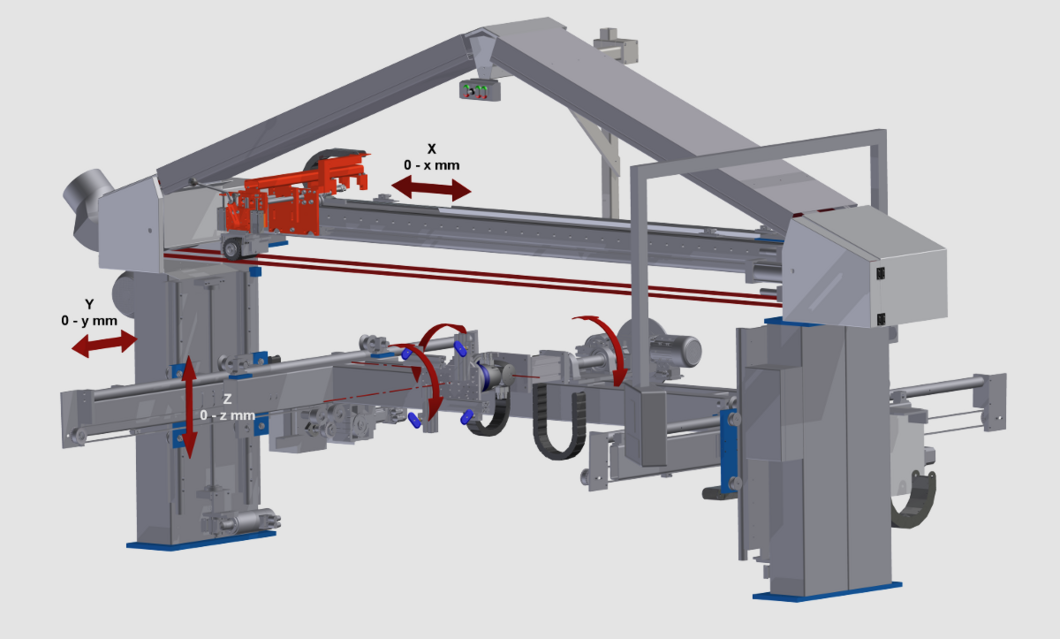

Das ROBOTEC-Handling positioniert und orientiert das Werkstück automatisiert vor den beiden Schleifbändern. Über fünf Bewegungsachsen lassen sich unterschiedliche Seiten des Bauteils in einer Aufspannung bearbeiten. Der Bediener greift im automatisierten Ablauf im Wesentlichen zum Einrichten und zum Werkstückwechsel ein.
DIE ROBOTEC IM EINSATZ
Automatisiert bearbeiten. Bedienaufwand reduzieren.

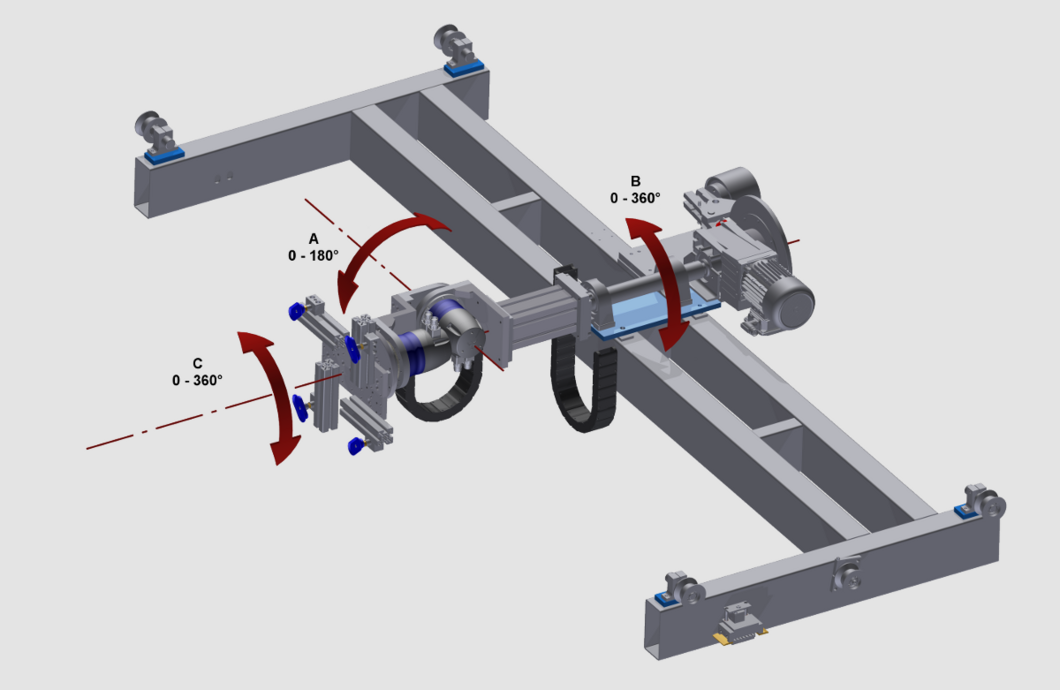

Fünf Achsen am Werkstück
Das Handling positioniert und orientiert das Werkstück über fünf Achsen und ermöglicht so die Bearbeitung unterschiedlicher Seiten in einer Aufspannung.
Automatisierter Schleifprozess
Nach dem Einrichten läuft die Bearbeitung automatisiert ab. Der Bediener wird während des eigentlichen Schleifprozesses nicht dauerhaft benötigt.
Vor und Feinschliff
In Verbindung mit ZBS oder PZM stehen zwei separate Schleifbänder für unterschiedliche Bearbeitungsschritte zur Verfügung.
Flexible Beschickung
Das Be- und Entladen der Maschine kann je nach Ausführung manuell oder über ein Roboterhandling erfolgen.
AUSSTATTUNG UND AUTOMATISIERUNG
Bewegungsabläufe automatisiert steuern.
WERKSTÜCKHANDLING
- Positionieren und Orientieren des Werkstücks über mehrere Bewegungsachsen
- Automatisierte Bearbeitung unterschiedlicher Werkstückseiten
- Bearbeitung in einer Aufspannung
- Manuelle Beschickung oder Be- und Entladung über Roboterhandling
SCHLEIFPROZESS
- Zwei separate Schleifbänder für unterschiedliche Bearbeitungsschritte
- Automatisierter Vor- und Feinschliff
- Bewegungsabläufe auf Werkstück und Bearbeitungsaufgabe abstimmbar
- Automatisierte Bearbeitung ohne permanente Bedienereingriffe
STEUERUNG
- Insgesamt 10 motorische Achsen in der vollautomatisierten Ausführung
- SIMATIC-S7-Steuerung
- Koordinierte Steuerung von Maschine und Werkstückhandling
TECHNISCHE DATEN
Das ROBOTEC-Handling auf einen Blick.
Y-Achse
Z-Achse
A-Achse
B-Achse
C-Achse
Steuerung
Gesamtausführung
1.000 mm
720 mm
0° bis 180°
±180°
0° bis 380°
Siemens S7-400
bis zu 10 motorische Achsen
INDIVIDUELL ABGESTIMMT
Passt ROBOTEC zu Ihrem Fertigungsprozess?
Werkstückgeometrie, Bearbeitungsaufgabe und gewünschter Automatisierungsgrad bestimmen die passende ROBOTEC-Ausführung. KUHLMEYER Maschinenbau unterstützt Sie bei der Abstimmung von Basismaschine, Werkstückhandling und automatisiertem Schleifprozess.
