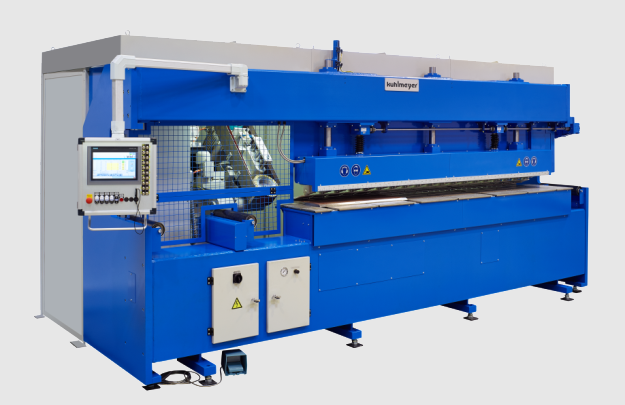

Fasen-Fix FF
Die Fasen-Fix FF ist für die präzise Vorbereitung einseitiger Fasen und Kanten auf den Schweißprozess ausgelegt. Das Hochleistungs-Schleifverfahren ermöglicht definierte Fasenwinkel und Reststege bei geringer Wärmeeinwirkung und ohne Aufhärtung der Werkstückkante.
PRÄZISE FASENBEARBEITUNG
Definierte Fasen. Kontrollierter Prozess.

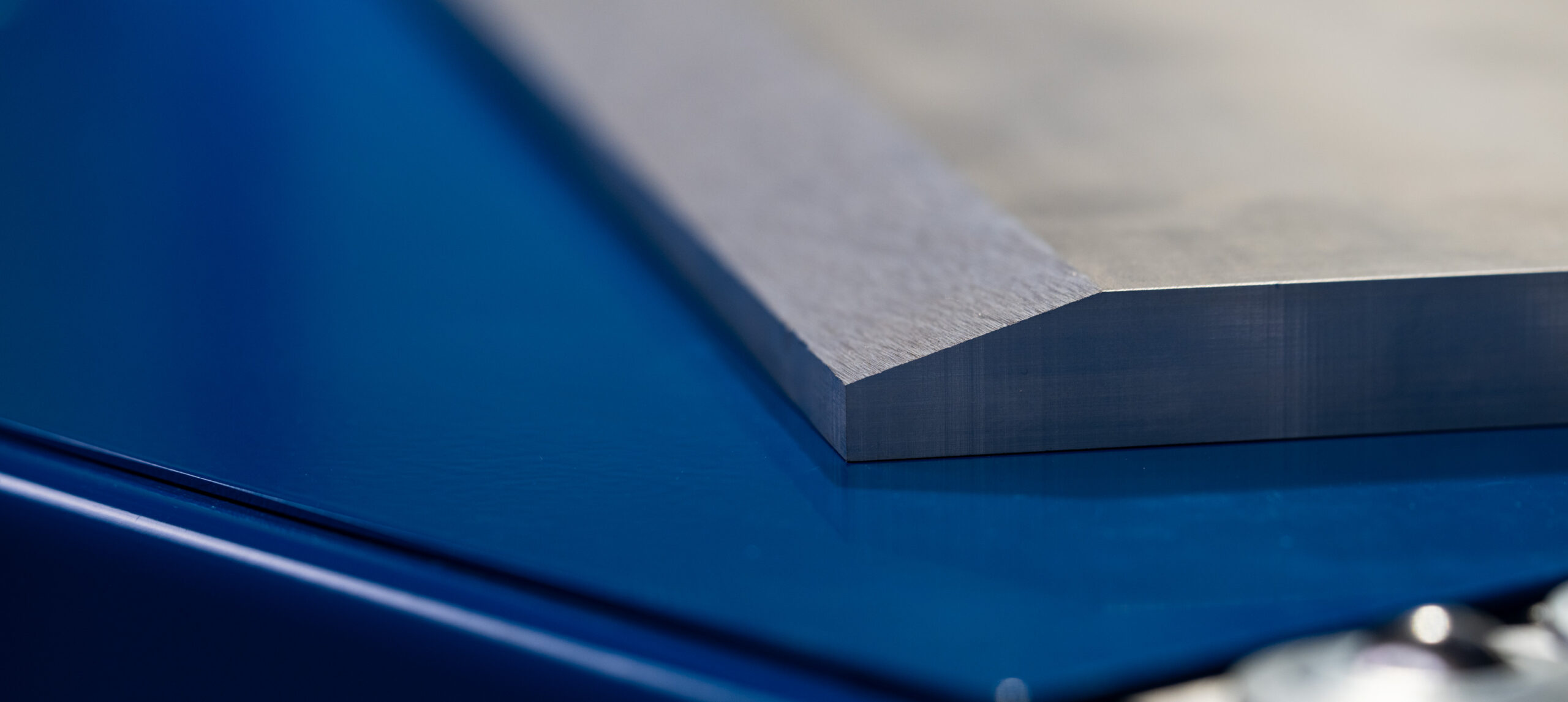

Die Fasen-Fix FF bearbeitet einseitige Fasen und Kanten unabhängig von der Stahlqualität mit Hochleistungs-Schleifbändern. Fasenwinkel und Reststege lassen sich präzise herstellen, während die geringe Wärmeeinwirkung eine Aufhärtung der Werkstückkante vermeidet.
DIE FASEN-FIX FF IM EINSATZ
Präzise Fasen. Effizient bearbeitet.
Hohe Abtragsleistung
Bis zu 80 cm³/min für eine effiziente Bearbeitung von Fasen und Kanten.
Geringe Wärmeeinwirkung
Das Schleifverfahren ermöglicht hohe Abtragsleistungen, ohne die Werkstückkante aufzuhärten.
Reproduzierbare Ergebnisse
Werkstücke lassen sich über robuste Auflagen und Anschläge schnell und wiederholgenau positionieren.
Programmierbare Bearbeitung
Fasenwinkel, Fasentiefe, Länge und weitere Prozessparameter können über die Siemens-S7-Steuerung programmiert und gespeichert werden.
TECHNISCHE DATEN
Die Fasen-Fix FF auf einen Blick.
Arbeitsbreiten
Antriebsleistung
Abtragsleistung
Schleifbandgeschwindigkeit
Fasenwinkel
Vorschubgeschwindigkeit
Maschinensteuerung
1.500 mm / 3.000 mm
9,2 kW
bis 80 cm³/min
bis 32 m/s
0° bis 60°
bis 5 m/min
Siemens S7
AUSSTATTUNG UND FUNKTION
Für präzise und reproduzierbare Fasenbearbeitung.
SCHLEIFTECHNIK
- Hochleistungs-Bandschleifaggregat
- Schleifbandgeschwindigkeit bis 32 m/s
- Selbstzentrierender Bandlauf für schnellen Bandwechsel
- Automatische Oszillation für gleichmäßige Bandabnutzung
WERKSTÜCK UND BEARBEITUNG
- Robuste Werkstückauflagen und Anschläge
- Gute Zugänglichkeit von vorne
- Präzise Herstellung von Fasenwinkeln und Reststegen
- Metallisch blanke Nahtflanken bei geringer Wärmeeinwirkung
STEUERUNG UND PROGRAMMIERUNG
- Siemens Simatic S7 mit Bedienfeld
- Bearbeitungsparameter programmier- und speicherbar
- Programmierung von Geometrie, Geschwindigkeiten, Drücken und Fahrprofilen
- Integriertes Berechnungsprogramm: Fasenwinkel, Fasentiefe, Länge und Material eingeben, die Fahrbefehle werden daraus automatisch erzeugt.
OPTIONEN UND AUSBAUSTUFEN
Für unterschiedliche Anforderungen konfigurierbar.
01 – Offene Ständerbauweise
Ermöglicht die Bearbeitung von Bauteilen, die länger als die Tischlänge sind, durch seitliches Weitertakten.
02 – Stütz- und Förderelemente
Für ein einfacheres Handling der Werkstücke.
03 – Verstellbare Anschlagleisten
Zur Anpassung an unterschiedliche Werkstücke und Bearbeitungsaufgaben.
04 – Staubabsaugung
Zur Erfassung des bei der Bearbeitung entstehenden Schleifstaubs.
05 – Lärm- und Staubschutzeinhausung
Für eine abgeschirmte Arbeitsumgebung.
06 – Blech-Wendevorrichtung
Zum Wenden beziehungsweise Positionieren der Bleche im Bearbeitungsprozess.
INDIVIDUELL ABGESTIMMT
Passt die Fasen-Fix FF zu Ihrer Anwendung?
Werkstückabmessungen, gewünschte Fasengeometrie und Bearbeitungsprozess bestimmen die passende Ausführung. KUHLMEYER Maschinenbau unterstützt Sie bei der Auswahl und Konfiguration für Ihre Fertigung.
