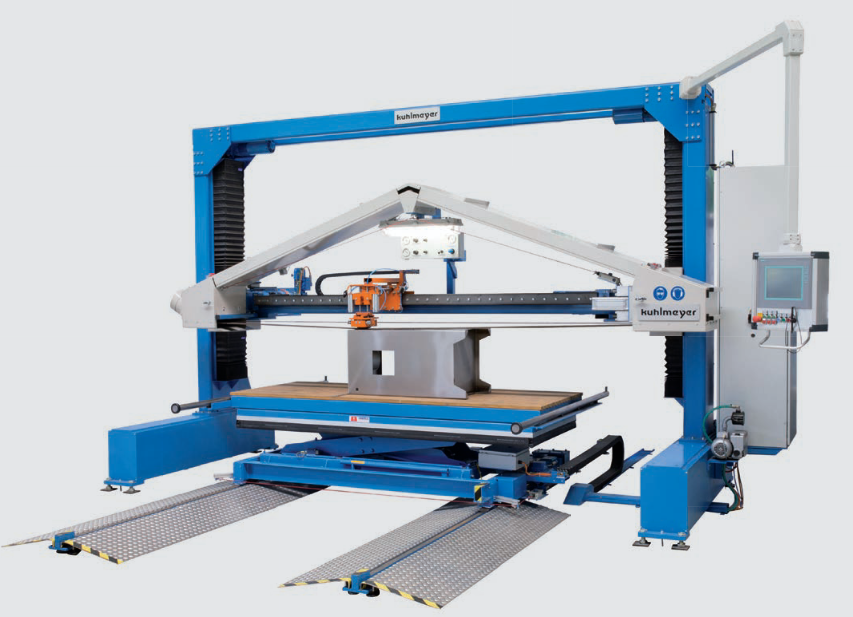

Portal-Zweiband-Schleifmaschine PZM
Die PZM ist für den Vor- und Feinschliff flacher und großvolumiger Bauteile aus Stahl, Edelstahl oder Aluminium ausgelegt. Zwei separate Schleifbänder ermöglichen beide Bearbeitungsschritte in einer Aufspannung und verbinden hohe Flexibilität mit ergonomischem Arbeiten auch an großen Werkstücken.

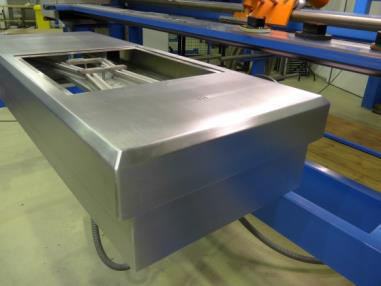

GROSSVOLUMIGE WERKSTÜCKE
Große Bauteile flexibel bearbeiten.
Die Portalbauweise der PZM schafft den Arbeitsraum für großvolumige Werkstücke und ermöglicht gleichzeitig eine gute Zugänglichkeit zum Bauteil. Zwei separate Schleifbänder stehen für Vor und Feinschliff zur Verfügung, sodass beide Bearbeitungsschritte ohne erneutes Aufspannen durchgeführt werden können.
DIE PZM IM EINSATZ
Große Werkstücke effizient bearbeiten.
Vor und Feinschliff
Zwei separate Schleifbänder ermöglichen beide Bearbeitungsschritte ohne Bandwechsel und in einer Aufspannung.
Flexible Werkstückpositionierung
Mit der optionalen Handling-Einrichtung lässt sich das Werkstück über fünf Achsen orientieren und von mehreren Seiten bearbeiten.

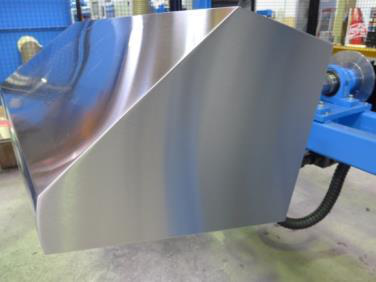

Schweißnähte direkt bearbeiten
Das Schleifband kann fein gespannt und um 90° gekippt werden, sodass sich auch Eckschweißnähte bearbeiten lassen.
Ergonomisches Arbeiten
Freie Zugänglichkeit und gute Sicht auf das Bauteil erleichtern die Bearbeitung auch bei großvolumigen Werkstücken.
SCHLEIFTECHNIK
- Zwei separate Schleifbänder für Vor- und Feinschliff
- Fein spannbare Schleifbänder zur Bearbeitung von Eckschweißnähten
- Selbstzentrierender Bandlauf für schnellen Schleifbandwechsel
- Regelbare Schleifbandgeschwindigkeit
- Einstellbare Druckregelung der Bandspannung
BEARBEITUNG UND BEDIENUNG
- Schleifbänder für die Bearbeitung von Schweißnähten bis 90° kippbar
- Höhenverstellbarer Schleifbalken
- Freie Zugänglichkeit zum Werkstück
- Gute Sicht auf den Bearbeitungsbereich
- Gut erreichbare Not-Aus-Reißleine
TECHNISCHE DATEN
Drei Größen für unterschiedliche Werkstücke.
1
Arbeitsbereich
PZM 2.2
3.000 mm
PZM 3.2
4.000 mm
PZM 4.2
5.000 mm
1
Schleifband
PZM 2.2
120 × 9.000 mm
PZM 3.2
120 × 11.200 mm
PZM 4.2
120 × 13.200 mm
OPTIONEN UND AUSBAUSTUFEN
Für unterschiedliche Werkstücke und Prozesse konfigurierbar.
SCHLEIFEN UND AUTOMATISIERUNG
- Motorische Horizontalachse mit 650 mm Verfahrweg
- Werkzeugautomatik mit zusätzlicher Antriebsachse
- Zusätzliche Kontaktwalze / Druckstück
- Robotec-Handling für automatisierte Bearbeitung
WERKSTÜCKHANDLING
- Manuelle Vorschub-, Dreh- und Schwenkeinheit
- Scherenhubtisch, wahlweise mit motorischem Fahrantrieb
- Motorischer Dreh- und Wendepositionierer
- Zusätzliche Maschinentische, stationär oder fahrbar
GROSSE UND UNTERSCHIEDLICHE BAUTEILE
- Bearbeitung von Werkstücken, die länger als die Arbeitsbreite sind, auf der Plattform der fahrbaren Hebebühne
- Schiebetisch oder Handling-Einrichtung für kleinere Werkstücke auf der Hebebühne
- Absauganlagen für unterschiedliche Materialien
INDIVIDUELL ABGESTIMMT
Passt die PZM zu Ihren Werkstücken?
Abmessungen, Geometrie und gewünschter Automatisierungsgrad bestimmen die passende Ausführung der PZM. KUHLMEYER Maschinenbau unterstützt Sie bei der Auswahl und Konfiguration für Ihren Fertigungsprozess.
