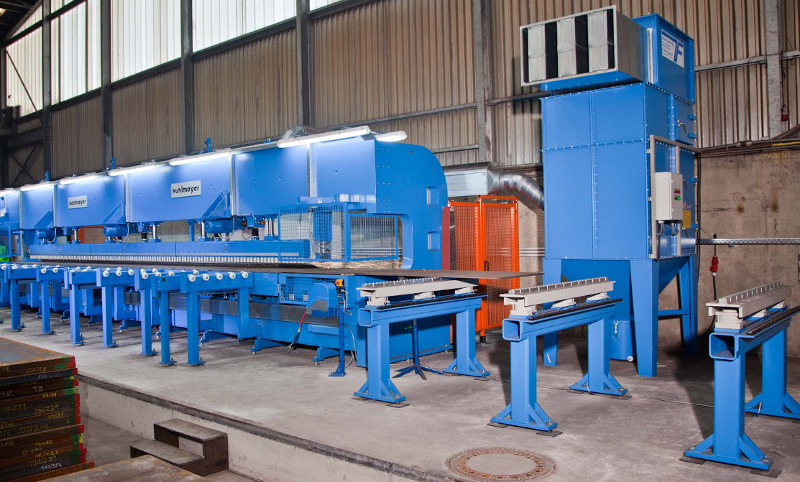

Universal-Kanten-Faser UKF
Die Universal-Kanten-Faser UKF ist für die präzise Schweißnahtvorbereitung auch bei anspruchsvollen Bearbeitungsaufgaben ausgelegt. Das variable Maschinenkonzept ermöglicht die Bearbeitung von Ober- und Unterfasen mit hoher Abtragsleistung und geringer Wärmeeinwirkung und wird hinsichtlich Arbeitslänge, Spanneinrichtung und Automatisierungsgrad an die jeweilige Anwendung angepasst.
FLEXIBLE FASENBEARBEITUNG
Ober- und Unterfasen in einer Aufspannung.
Die UKF ermöglicht die Bearbeitung von Ober- und Unterfasen, ohne das Werkstück dafür umzuspannen. Unterschiedliche Arbeitslängen, Spanneinrichtungen und Automatisierungsgrade ermöglichen eine Anpassung des Maschinenkonzepts an Werkstück und Fertigungsprozess. Auch Taschenfasen lassen sich in einem Arbeitsgang bearbeiten.
DIE UKF IM EINSATZ
Leistungsstark. Flexibel. Präzise.
Hohe Abtragsleistung
Bis zu 200 cm³/min für anspruchsvolle Fasarbeiten und hohe Bearbeitungsleistungen.

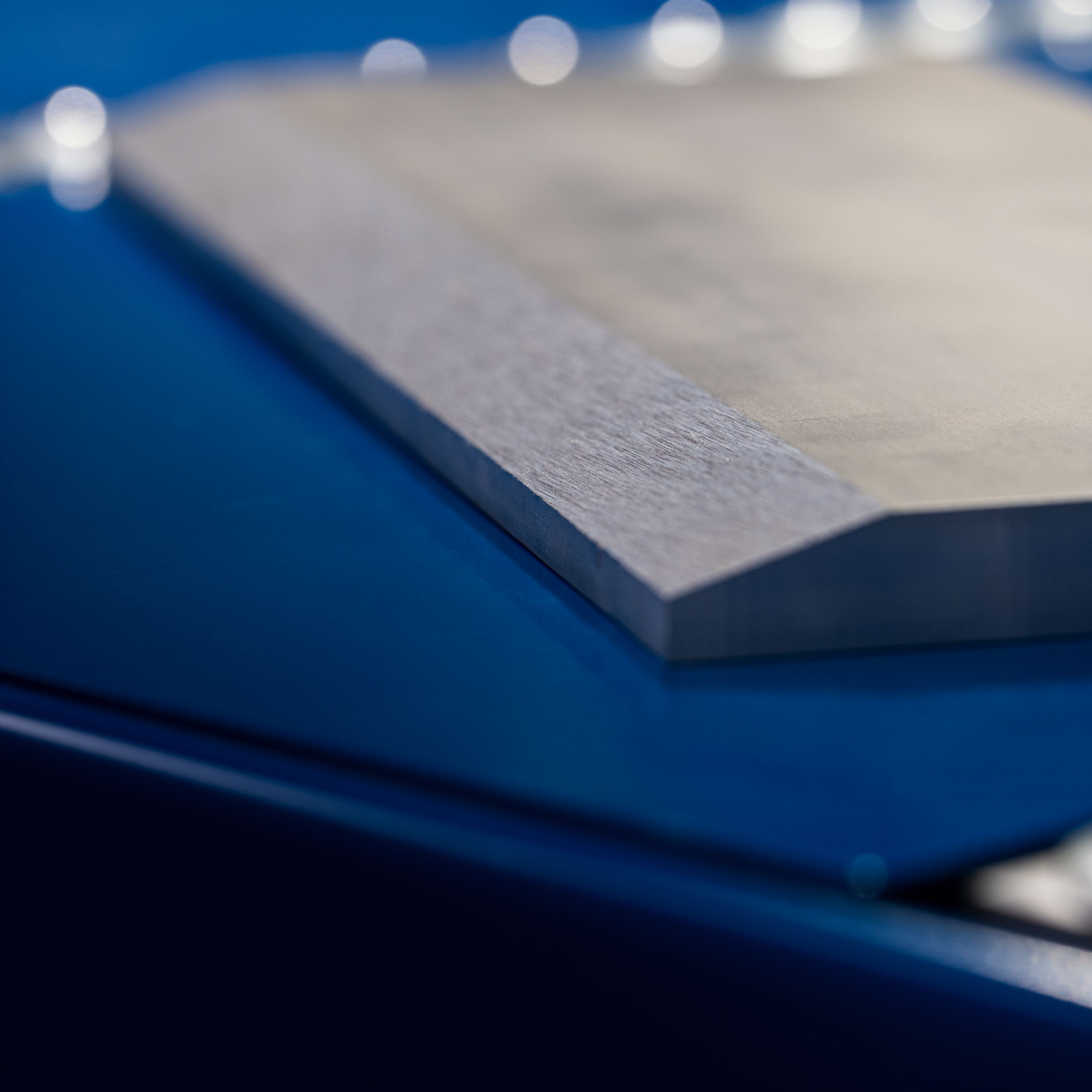

Ober- und Unterfasen
Fasenwinkel von −45° bis +88° können oben und unten bearbeitet werden, ohne das Werkstück umzuspannen.
Große Arbeitslängen
Standard-Arbeitsbreiten von 3 bis 18 Metern ermöglichen die Bearbeitung unterschiedlich großer Bauteile.
Automatisierte Bearbeitung
Die Kantenbearbeitung erfolgt im automatisierten Durchlauf; Bearbeitungsparameter lassen sich über die Simatic-S7-Steuerung programmieren und speichern.
SCHLEIFTECHNIK
- Hochleistungs-Fasenschleifverfahren
- Schleifbandgeschwindigkeit bis 38 m/s
- Selbstzentrierender Bandlauf für schnellen Bandwechsel
- Automatische Oszillation für gleichmäßige Bandabnutzung
WERKSTÜCK UND BEARBEITUNG
- Bearbeitung von Ober- und Unterfasen ohne Umspannen
- Fasenwinkel von −45° bis +88°
- Bearbeitung von Taschenfasen in einem Arbeitsgang
- Robuste Auflagen und Anschläge für wiederholgenaues Aufspannen
- Gute Zugänglichkeit von vorne
STEUERUNG UND PROGRAMMIERUNG
- Simatic S7 mit Bedienfeld
- Geometrie, Geschwindigkeiten, Drücke und Fahrprofile programmier- und speicherbar
- Integriertes Berechnungsprogramm für die Bearbeitungsparameter
- Automatische Erzeugung der Fahrbefehle anhand von Fasenwinkel, Fasentiefe, Länge und Material
TECHNISCHE DATEN
Die UKF auf einen Blick.
Arbeitsbreiten
Antriebsleistung
Abtragsleistung
Schleifbandgeschwindigkeit
Fasenwinkel
Vorschubgeschwindigkeit
Maschinensteuerung
3 / 6 / 9 / 12 / 15 / 18 m
18,5 kW
bis 200 cm³/min
bis 38 m/s
−45° bis +88°
bis 8 m/min
Simatic S7
OPTIONEN UND AUSBAUSTUFEN
Für unterschiedliche Anforderungen konfigurierbar.
01 Zusätzliche Schleifaggregate
Erweiterung der Maschine um weitere Schleifaggregate.
02 Offene Ständerbauweise
Ermöglicht die Bearbeitung von Bauteilen, die länger als der Maschinentisch sind, durch seitliches Weitertakten.
03 Druckstücke mit höherem Druck
Für Anwendungen, die eine höhere Werkstückspannung beziehungsweise höhere Anpresskräfte erfordern.
04 Stütz- und Förderelemente
Unterstützen das Handling großer und schwerer Werkstücke.
05 Staubabsaugung
Erweiterung um eine entsprechende Absauganlage.
06 Lärmschutzeinhausung
Zur Reduzierung der Geräuschbelastung während der Bearbeitung.
INDIVIDUELL ABGESTIMMT
Passt die UKF zu Ihrer Anwendung?
Werkstückabmessungen, gewünschte Fasengeometrie und Bearbeitungsprozess bestimmen die passende Ausführung der UKF. KUHLMEYER Maschinenbau unterstützt Sie bei der Auswahl und Konfiguration für Ihre Fertigung.
